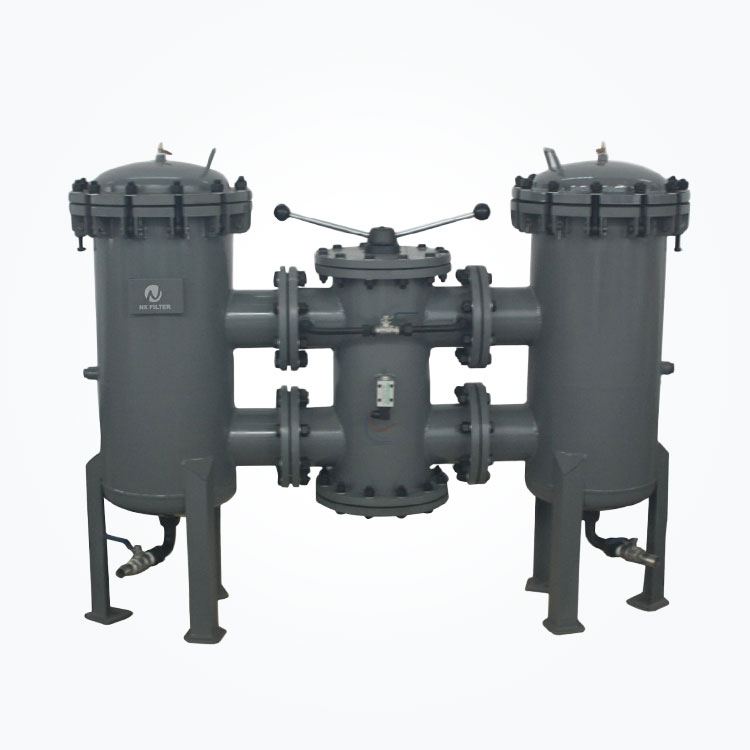

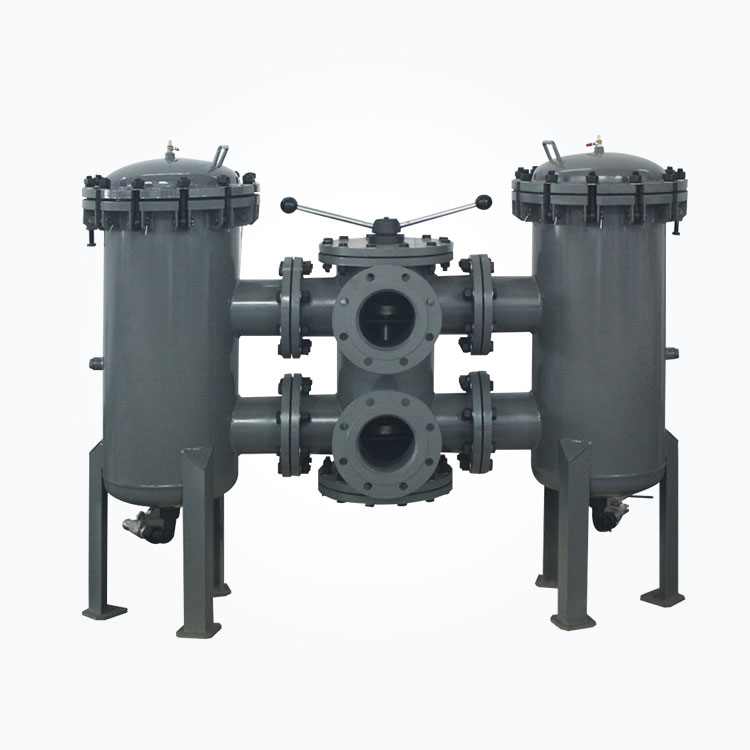

Lypl, LYPD serija serija visokog protoka niskog tlaka cjevovoda
Instaliran je u cjevovodu niskog tlaka ili ulja za povrat ulja hidrauličkog sustava za filtriranje čvrstih čestica i koloidnih tvari u radnom mediju i učinkovito kontroliranje stupnja zagađenja radnog medija.
Performanse i upotreba:
Instaliran je u cjevovodu niskog tlaka ili ulja za povrat ulja hidrauličkog sustava za filtriranje čvrstih čestica i koloidnih tvari u radnom mediju i učinkovito kontroliranje stupnja zagađenja radnog medija.
Filteri serije LYPD mogu se brzo prebaciti kroz rotacijski ventil klipa protoka kako bi se postigao neprekinuti rad.
Materijali filtriranja uključuju vlakna, Kvalitativni filter Papir Kapok, tkanu mrežicu od nehrđajućeg čelika i sinterirani filc.
Materijal kućišta filtra je ugljični čelik ili se prema potrebi može koristiti nehrđajući čelik.
Tehnički parametri:
Radni medij | Mineralno ulje, emulzija, vodeni glikol, hidraulička tekućina za fosfat (Kvalitativni filter Kapok pogodan je samo za mineralno ulje) |
Radni tlak (maksimalno) | 1,6MPa |
Tlak diferencijalnog odašiljača: | 0,3MPa |
Zaobilazni ventil za otvaranje diferencijalnog tlaka | 0,35MPa |
Odabir modela
Tablica parametra veličine strukture
Model | Protok l/min | Promjer mm | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
LYPD1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
LYPD2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 525 | 330 | 260 | ||
LYPD3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
LYPD5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 \ " | 1350 | 550 | 380 | 300 |
LYPD6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 \ " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 \ " | 1500 | 600 | 450 | 325 | ||
LYPD7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Promjer | D1 | d2 | d3 | d4 | n |
DN100 | Â 100 | 220 | 180 | 18 | 8 |
DN125 | Â 125 | Â 250 | 210 | 18 | 8 |
DN150 | Â 150 | 285 | 240 | 22 | 8 |
DN200 | 200 | Â 340 | 295 | 22 | 12 |
DN250 | Â 250 | 405 | Â 355 | 26 | 12 |
