Okomiti kombinirani separator s elementom filtra visoke učinkovitosti

Široko se koristi u biljkama amonijaka i uree, zaštita od sloja za sušenje, kemijske biljke, uklanjanje uljane magle, ključni tretman plina, regulaciju plina, zaštita molekularnog sita, prijenos plina/mjerenje, elektrane.

-Uherentna konfiguracija na dvije razine

-Fleksibilni dizajn primarnog separatora

-Various Medijska učinkovitost koalescer

-Goaranteed Performance

-Popusl s GB150 standardom

Značajke:

Apsolutni separator je jednostepena ili višestupanjska oprema.

Korištenjem pakera punog promjera, element CoaleScer može se zamijeniti u najkraćem vremenu i trudu. Hidrociklonski ili noževi Demister potpuno je bez održavanja, samočišćuje se i ne sadrži zamjenske ili pokretne dijelove, što rezultira isključivanjem.

Opseg prijave

Biljka amonijaka i uree
Zaštita kreveta za sušenje
Kemijska biljka
Uklanjanje uljne magle
Ključni plin
Regulacija plina
Zaštita molekularne sito
Prijenos / mjerenje plina
Elektrana

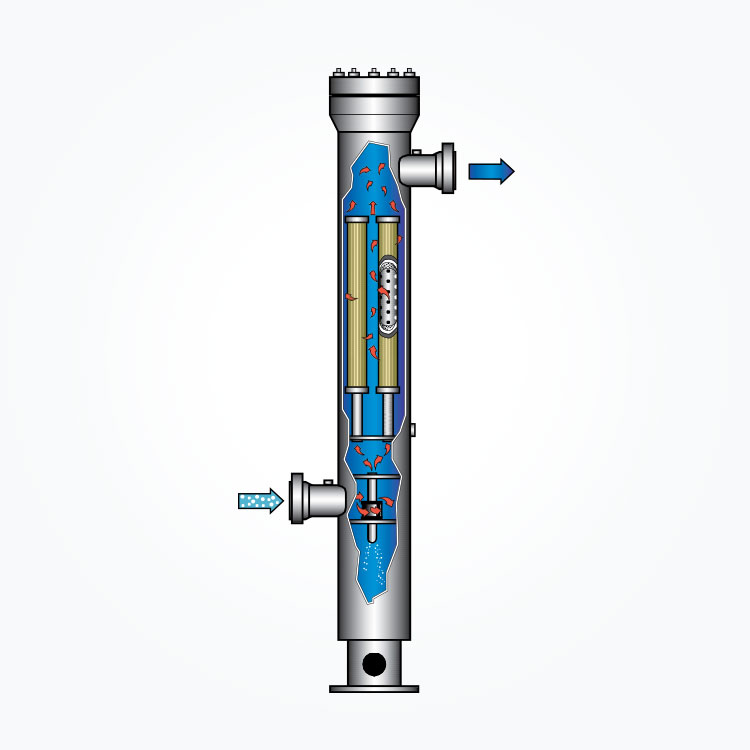

Princip rada

Ciklonska cijev

Kad plin koji sadrži maglu i krutinu uđe u primarni dio odvojenog dijela spremnika, uhvaćena tekućina i prodane čestice podvrgavaju se centrifugalnoj sili.

(A) Prljavi plin ulazi u ciklonsku cijev tangencijalno s dvije lokacije.
(B) Školjka cijevi prisiljava plin u ciklonski način protoka.
(C) Čvrste i tekuće čestice ispuštaju se prema dolje duž zida ciklonske cijevi i skupljaju na dnu.
(D) Čisti plin teče prema dolje, a zatim prema gore središnjim anulusom i izlazi na vrhu

Elementi listova

U primjenama u kojima čvrste čestice nisu faktor, kao primarni separator koristi se separator magle.

(A) Zagađeni plin koji ulazi u jedinicu oštrice izravno ulazi u susjedne vertikalne kanale, a svaki kanal vrši se plin brzo i mnogo puta u smjeru.
(B) Inercijalna sila nastala brzom promjenom smjera uzrokuje da kapljica vrši silu na zidu noža.
(C) Gravitacija, površinska napetost i pogon zamaha za spajanje tekućine u vrećicu oštrice.
(D) Čisti plin se ispušta iz repa
(E) vrećica s listovima.

Spajanje elemenata

Konačni dio razdvajanja sastoji se od višestrukih elemenata visoke učinkovitosti.

Plin i magla ulaze s vanjske strane elementa iznutra, gdje se kapljice šire i udaraju u usko raspoređene površine. Tekućina se zatim teče do elementa i ulazi u komoru za prikupljanje tekućine.

Obveznica

NX Apsolutni separator može postići 99,999% učinkovitost odvajanja od 0,3 do 0,6 î¼ m kapljica.

NX Apsolutni separator može biti dizajniran tako da ograniči prijenos tekućine ispod 1ppb.
